檢測與測量標準裝備
YT-YD500 全向柔性智能檢測系統
▋產品介紹 PRODUCT INTRODUCTION

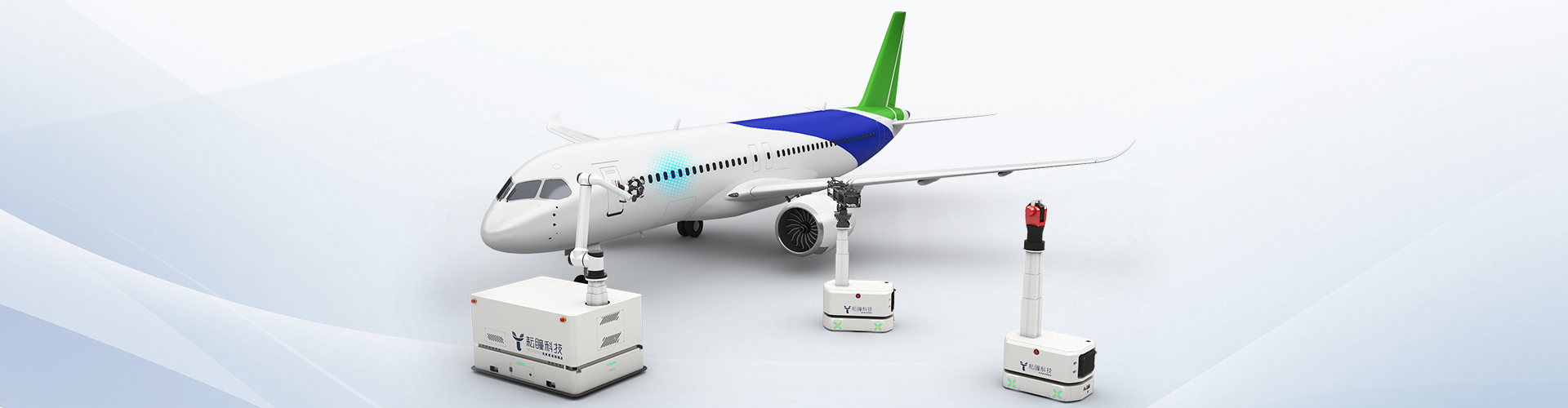

YT-YD500全向柔性智能檢測系統是一款面向航空航天、軍工、汽車等領域大尺寸產品三維型面柔性化測量的智能檢測裝備。YT-YD500采用復合機器人、跟蹤式三維測量系統作為基礎測量平臺，可與攝影測量系統或激光跟蹤儀等系統配合，集數據采集、機器人控制、數據分析于一體，解決大尺寸或超大尺寸測量分析效率低、精度差等問題。
▋功能模塊 FUNCTIONAL MODULE
自動化控制模塊
測量傳感器控制
硬件執行機構控制 標定模塊
測量設備標定
球籠標定
組網標定
定位模塊
工件定位
執行機構定位
測量設備定位
規劃與仿真?
測量軌跡規劃
測量站位規劃
測量過程仿真
測量可達性仿真
測量覆蓋率仿真
測量數據質量仿真

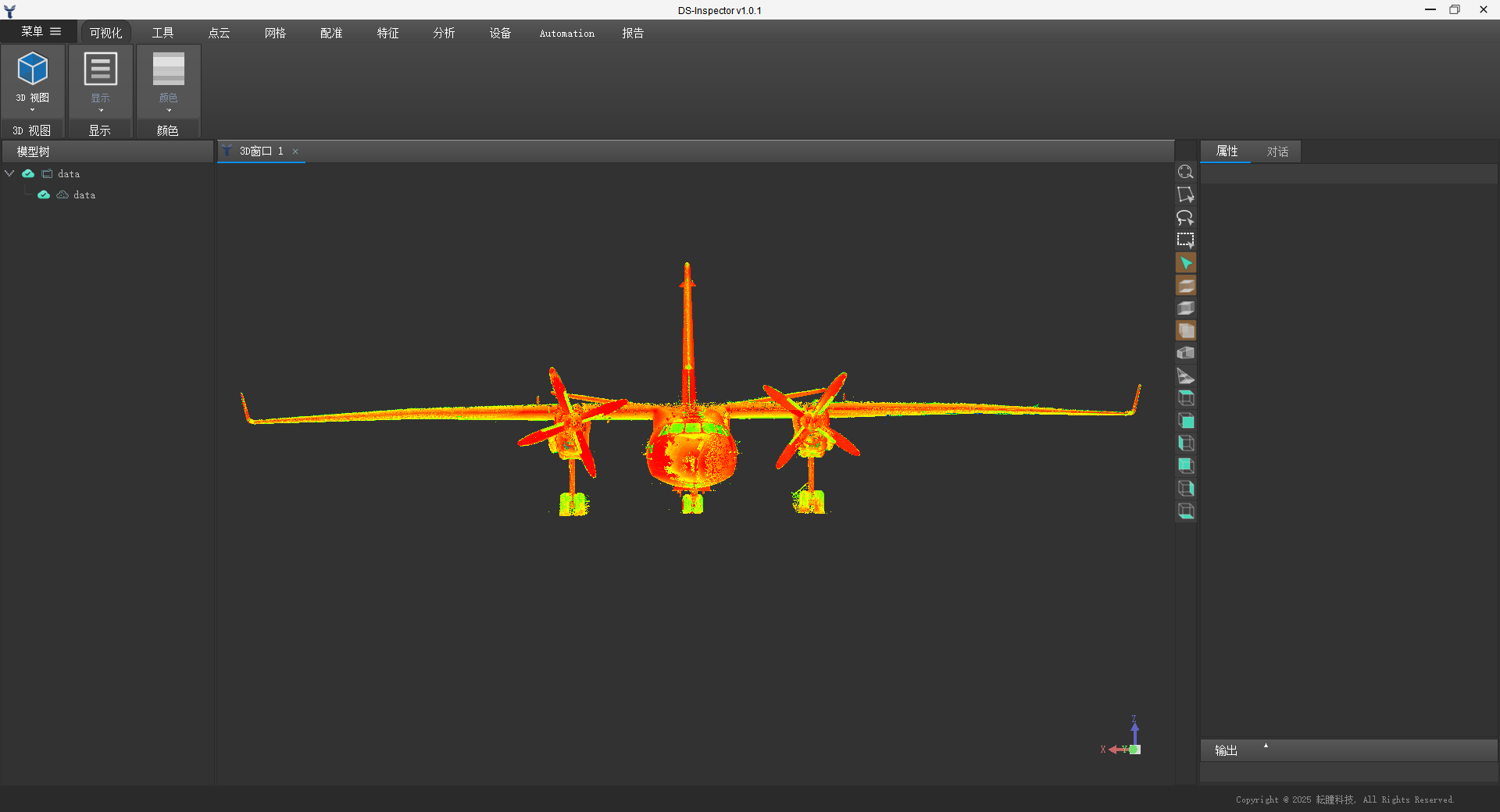

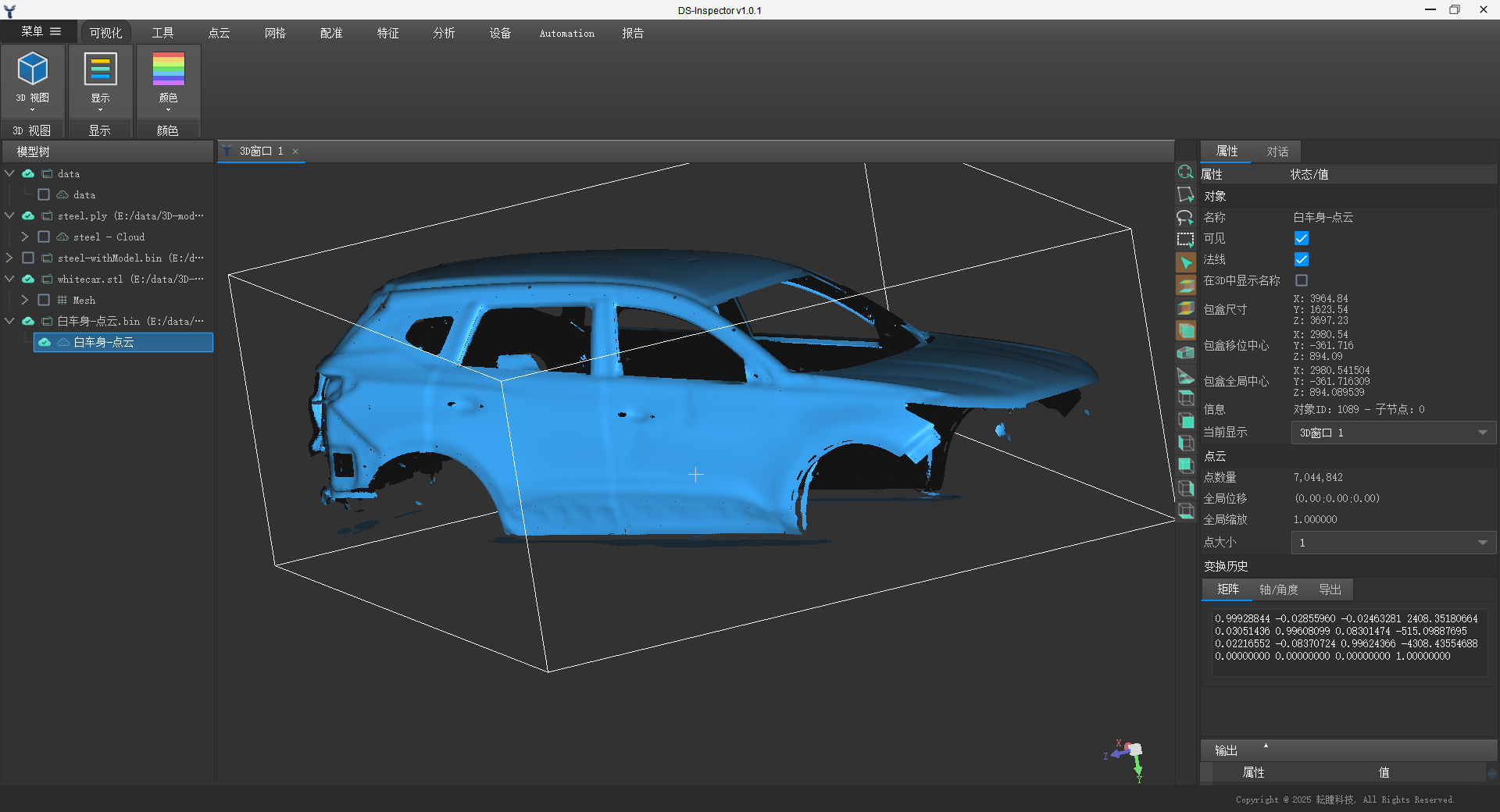

數據分析
尺寸分析
偏差分析
形位公差分析
擬實裝配分析
加工余量分析
測量報告
▋產品參數 PRODUCT PARAMETERS
局部測量精度
最高0.025mm
大范圍測量精度
測量定位精度
優于5mm
滿載續航
8h(可配置自動充電)
掃描景深
400mm
工作溫度
-10-40℃
單幀最大掃描面幅
500mm×600mm
▋核心優勢 CORE ADVANTAGES

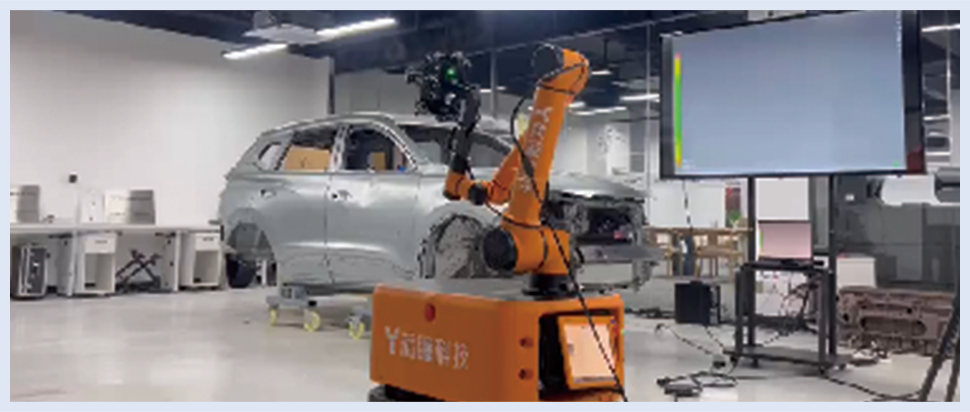

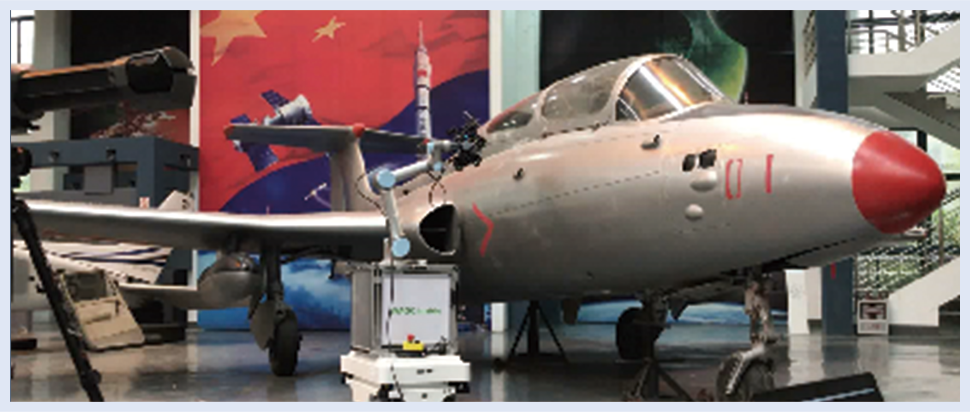

▋應用場景 APPLICATION SCENARIOS
